卧式单级单吸离心泵可以用于运送清水或物理化学性质类似于清水的液体,且介质温度小于或等于80°C。今天,小编主要和大家讲一下单级单吸离心泵的结构特点,以供大家参考。
结构特点:
卧式单级单吸离心泵为卧式安装。水平轴向上吸入,排出口方向垂直向上。在检修时,不需要拆卸进出口的管路就可以抽出转子部件进行检修。轴封可以使用填料密封,也可以使用机械密封。根据用途,每个泵的材料分为普通铸铁,耐磨铸铁,铸钢,不锈钢等。泵盖通过止口固定在中间支架上,然后泵盖通过泵体和中间支架止口的连接被夹在中间。泵体被轴向吸入并径向排出,可以直接固定在基座上。悬架部件通过止口固定在中间支架上,并由悬架支架支撑在基座上。维护期间无需拆卸进口和出口连接的管道、泵体和电机,仅需拆除延伸联轴器的中间连接件即可取出转子部件进行维护。
主要部件:
卧式单级单吸离心泵主要零件有泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴和悬架等。
旋转方向:
卧式单级单吸离心泵通过弹性联轴器连接到电机。从驱动端开始,泵沿顺时针方向旋转。

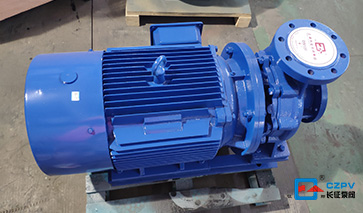

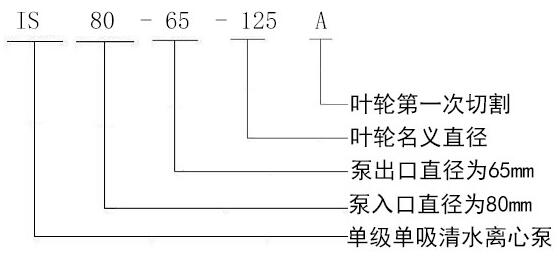

型号说明:
例如:IS80-65J-125A
IS——清水泵
80——泵入口直径为80mm
65——泵出口直径为65mm
J——降速使用
125——叶轮名义直径
A——叶轮第一次切割
