单级清水离心泵的结构特点

2020/8/1 12:56:24
    单级清水离心泵的结构特点:
    单级净水离心泵适用于工业和城市给排水。它也可以用于农业灌溉和排水以及运输清水或其他物理和化学性质类似于清水的液体。温度不高于80℃。单级净水离心泵是根据ISO2858标准规定的性能和尺寸设计的。它主要由泵体,泵盖,叶轮,轴,密封圈,轴套和悬架轴承等组成。

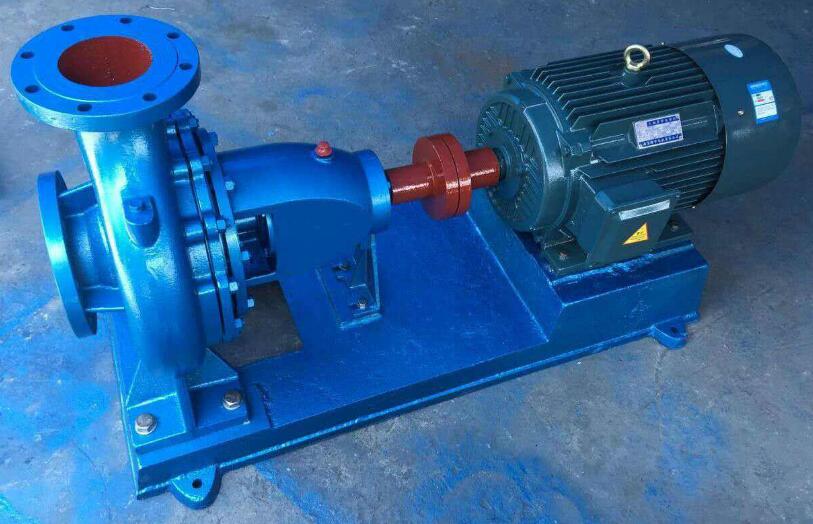

单级清水离心泵
    1、泵体和泵盖
    是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。

    2、壳体
    单级净水离心泵的外壳(即泵体和泵盖)构成了泵的工作室。叶轮,轴和滚动轴承是泵的转子。悬架轴承部件支撑泵的转子部分,滚动轴承接收泵的径向力和轴向力。

    3、密封环
    单级清水离心泵的轴向密封环由填料压盖,填料环和填料组成,可防止进气或大量漏水。如果泵的叶轮平衡,则包含软填料的腔体将连接到叶轮的吸入口。如果叶轮入口处的液体处于真空状态,则很容易沿轴套表面进入空气,因此在填料腔中安装了一个填料环以使其通过。泵盖上的小孔引出清水离心泵腔中的压力水送到填料环进行密封。如果泵的叶轮没有平衡孔,则由于叶轮背面的液体压力大于大气压,因此不会出现空气泄漏问题,因此不需要密封环。

    4、轴套
    为了避免轴磨损,单级清水离心泵配有轴套,以保护轴穿过填料腔的部分。衬套和轴之间必须有一个O形密封圈,以防止进气或水沿配合面泄漏。

    5、叶轮
    为了平衡泵的轴向力,大多数泵在叶轮前后都装有密封环,并且在叶轮的后盖上设有平衡孔。由于某些泵的轴向力很小,因此没有密封环和平衡孔。

    单级清水离心泵的传动方式是通过加长弹性联轴器与电动机联接的,泵的旋转方向,从驱动端看,为顺时针方向旋转。
