管道循环泵的管道如何布置?

2020/9/18 15:03:56
    1.吸水管的设计流量一般为1.0-1.5m/s,低流量不小于0.7m/s。为了便于清除吸入管内积聚的空气,吸入管的水平部分应沿水流方向略微抬高,管道坡度可达0.005。当吸入管与泵之间的连接需要渐缩时,应采用偏心大小头。

    2.对于自灌水泵,应在吸水管上安装阀门,以方便维护。如果泵不是自动填充的,则应使用真空泵或水喷射器启动,并且不允许在吸入管上设置底阀。由于底部阀门很容易被污水堵塞,因此会影响泵的启动并增加扬程损失和电力。

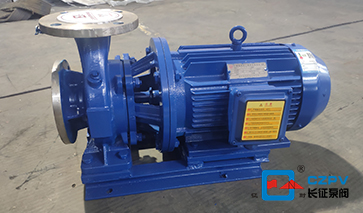

循环泵
    3.当两个或两个以上的管道循环泵共用一个出口管时,每个泵的出口管应装有一个阀,并在阀和泵之间设置一个止回阀。如果泵使用单独的出口管,并且出口是自由的流动时,通常没有必要使用止回阀,因此应将阀门尽可能水平地安装,以防止灰尘沉积在阀盘上。

    4.应为管道循环泵配备一条单独的吸水管,并力求做到短,以改善水力条件,减少扬程损失,也可减少杂质堵塞管道的可能性。

    5.管道循环泵出水管的出水管流量一般不小于1.5m/s。当两台或两台以上的泵共用一个出水管,而且只有一台泵在工作时,流量不得小于0.7m/s,避免在管道内沉积。当泵的出口管与出口主管(连接管)相连时,不得从主管的底部连接,以免在泵停止运行时,在泵的出口管中发生淤积。
