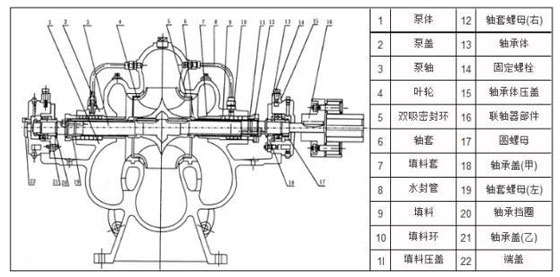

立式双吸泵结构示意图

从上面立式双吸泵结构图中可以看出，单级双吸离心泵的结构由1.泵体，2.泵盖、3.泵轴、4.叶轮、5.双吸密封环、6.轴套、7.填料套、8.水封管、9.填料、10.填料环、11.填料压盖、12.轴套螺母（右）、13.轴承体、14.固定螺栓、15.轴承体压盖、16.联轴器部件、17.圆螺母、18.轴承盖（甲）、19.轴套螺母（左）、20.轴承挡圈、21.轴承盖（乙）、22.端盖等22个部件构成。推荐阅读：双吸离心泵结构说明及结构图

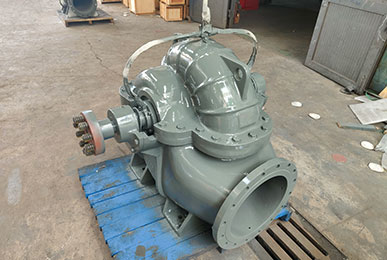

单级双吸泵作为离心泵的一种，具有扬程高和流量大的特点，被广泛应用到工程中。双吸离心泵的叶轮由两个背靠背的单吸泵叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。中开双吸泵结构简单，经久耐用。双吸中开泵结构形式为，吸入口和吐出口都在双吸泵轴心线下方，和轴线垂直成水平方向，这种结构形式的离心泵在检修时无需拆卸进出口管路，拆装维修时比较方便。转子整体是一组合部件构成，可以整体吊装，方便检修，转子部件可以用于反向运转。两端轴承采用精度高进口深沟球轴承，运行稳定，低噪音，使用寿命长，经久耐用，选用油脂润滑。轴封选用机械密封或者填料密封两种形式，可供用户选择。

立式双吸泵的结构特性

1.立式双吸泵结构紧凑、占地面积小、轴向尺寸会压缩。

2.中开双吸泵泵壳选用双蜗壳结构。

3.转子部件轴向尺寸短刚性好。

4.泵轴采用进口精度高的轴承支撑。

5.双吸中开泵低噪声和振动小。

离心泵厂家总结。
