前段时间由本公司的小编介绍了两相流无堵塞纸浆泵的结构图及型号意义，今天我们将简要介绍无阻塞纸浆泵的构造。无阻塞纸浆泵的构造和离心式纸浆泵的结构是一样的，都是由泵体、调节螺杆、耐磨板、叶轮、O形圈、泵盖、软管接头、填料或者机械密封、悬架部件、支架、挡水圈、叶轮螺母构造而成。

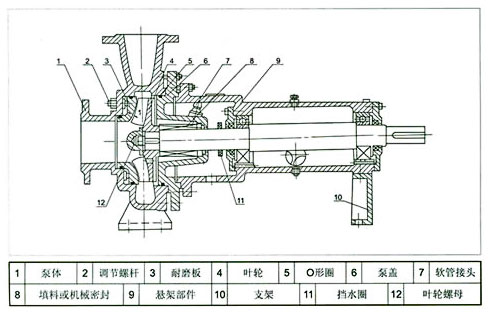

无阻塞纸浆泵的构造

泵体

纸浆泵泵体是由吸水室和压水室两部分构成，是纸浆泵的部件之一。

耐磨板

耐磨板有三种类型，分别是通用型、抗冲击型、高温型。耐磨板耐磨层具有耐磨性。

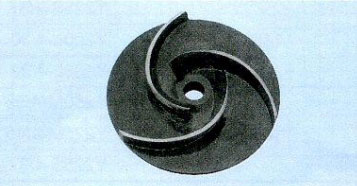

叶轮

两相流纸浆泵叶轮由铸铁制成，叶轮的尺寸和形状与纸浆泵性能有密切关系。水泵叶轮有两种，有单吸式、也有双吸式。叶轮是水泵的“心脏”，是纸浆泵主要的部件之一。

O形圈

无阻塞纸浆泵O形圈是一种截面是圆形的橡胶密封圈，从截面看为O形，因此取名为O型圈，也叫O型橡胶密封圈。O形圈经常用于机械密封的纸浆泵当中。

泵盖

泵盖由金属制成，形状不一。有圆形，也有方形的，具体要根据水泵的结构而定，以圆形的居多。

软管接头

水泵软管接头是现代工业管路中一种高质量的柔性管道。主要由波纹管、网套和接头构成。

填料或者机械密封

水泵密封由填料密封和机械密封两种，填料密封是接触式密封，机械密封制造相对复杂，造价高，价格比填料密封贵。

悬架部件

纸浆泵悬架的底部有排油孔和漏水孔，顶部有注油孔，侧面的油标孔规格统一。

支架

无堵塞纸浆泵支架起到临时支撑固定的作用。

挡水圈

挡水圈也被称为止水环。可以防止水泵出现漏水情况，防止侧漏。

叶轮螺母

无阻塞纸浆泵的叶轮螺母是固定叶轮的专用螺母，可以把叶轮拧紧在传动轴上。叶轮螺母的材料是不锈钢或者是铜的耐腐蚀耐磨材料，不锈钢的材质居多。

无阻塞纸浆泵的改造由水泵厂家总结。
