增压泵止回阀正确安装图解

2021/10/26 16:45:35

增压泵安装时可以根据用户和实际需要选择垂直或者水平安装,水流方向要和泵体上箭头标注的方向一致。增压泵可以分为多级增压泵和管道增压泵。增压泵止回阀可以安装在出水口方向,或者用水设备的进水口方向。多级增压泵属于给水设备,止回阀一般安装在出水口方向。

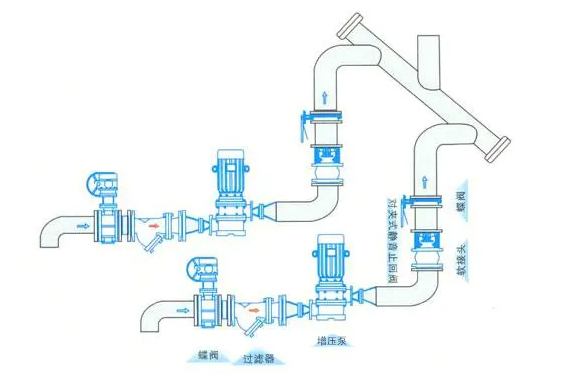

增压泵止回阀正确安装图解

增压泵止回阀正确的安装图解

1.立式单级管道增压泵

管道增压泵可以分为立式单级管道增压泵和立式多级增压泵。它们除了外形有所不同,安装方法大致是一样的。立式单级管道增压泵安装起来相对比较简单,进出水大小相同,位于同一条直线,出口距离地面的高度是一样的。这些都为我们在安装时节省了精力与时间。安装所需附件是进出水柔性软接头便于安装,进出水阀门用于调试,进出水压力表是用来观察水源与出水压力的情况。增压泵也是多级离心泵

2.立式多级管道增压泵

立式多级管道增压泵和立式单级管道增压泵安装一样省时省力。进出水大小是相同的,并且位于同一条直线上,出口距离地面的高度是一致的,这些都为我们节省了不少时间与精力。安装需要的附件比如进出水柔性软接头、进出水阀门、进出水压力表等。


3.离心式增压泵

离心式增压泵的安装准备工作要比较简单一些,进出水口不一样大,高度也不一样,体积大安装较为费力。进出水口能灵活调节角度,在一些场合中给我们日常使用带来很大的便利。安装附件是一样的。

增压泵止回阀安装位置

1)多级增压泵止回阀安装时,请按照安装方式显示中的垂直或者水平安装,水流方向应该和泵体上箭头标注的位置一样,尽量安装在距离水位较近的位置。

2)为了方便使用与维修,在增压泵进出口管路上应该安装一个阀门。

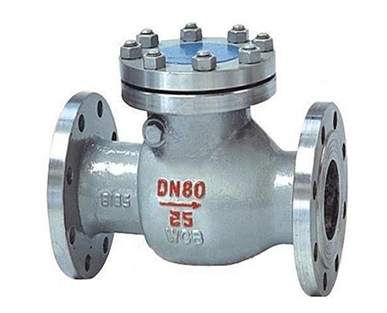

止回阀

3)抽吸液面低于管道增压泵叶轮上端面时应该安装止回阀,出口端连接一三通作为引水之用,在初次使用时应该在增压泵内灌满水,并且把螺塞拧紧。

4)增压泵腔内没有进水之前,请不要长时间工作,避免密封件损坏。

5)管路连接时应该连接紧密,特别注意进水管路不能漏气,否则增压泵的扬程会降低或者抽不上水。

6)增压泵出厂前旋转方向已经调好,假如需要重新接线时,请按照泵体上箭头的方向标志接线。

7)电机线圈内装有安全保护装置,当水泵发生故障时可以自动断路,等到故障排除后电机温度下降就能自动恢复运行。

增压泵止回阀又被称为逆止阀,是自动阀门的一种,止回阀是利用管道内流动介质的压力进行推动运行,安装止回阀可以确保增压泵内部的水流方向。增压泵止回阀正确的安装图解和增压泵止回阀安装位置由水泵厂家总结。
