D型水泵由哪些部分组成?

2021/11/8 14:28:56

D型水泵也被称为D型多级卧式离心泵D型水泵的结构比较复杂,由许多配件组成,分别是进水段、导叶、、中断、出水段、首级叶轮、叶轮、平衡盘、平衡环、尾盖、填料、平衡套、填料压盖、O型圈、轴承、首级密封环、密封环、导叶套、轴、轴套、平衡水管部件、水封管部件等等。

D型水泵结构组成部分

D型水泵的结构形式一般是从进水口方向是右面水平方向,出水口方向从电机端看是垂直向上。

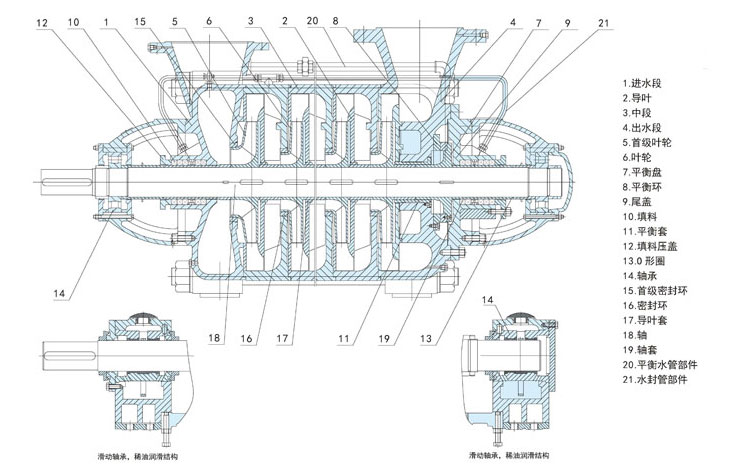

D型水泵是单吸多级节段式离心泵结构,D型水泵的进口位置水平,出水口垂直向上,具体结构如下图。

D型水泵由哪些部分组成?

1.定子部分

定子部分主要有前段、中段、后段、导叶、轴承架、平衡室盖等零部件采用穿杠与螺母连接为一体、前段和后段两侧旁使用螺栓和螺母固定在泵座上。

2.转子部分

转子部分主要有叶轮、叶轮挡套、平衡盘、平衡挡套、轴套等零部件用小圆螺母拧紧,被固定在轴上使用平键防转。整个转子可以支撑在两端的轴承上。转子用弹性柱销联轴器和电机直接连接。为了补偿膨胀在后一级和平衡挡套之间安装齿形垫,D型水泵检修时可以进行更换。

3.平衡机构

D型水泵可以使用完全自动平衡轴向力的平衡盘水力平衡装置,这些装置分别由平衡盘、平衡板、平衡套、平衡挡套四个零部件组成。

D型水泵结构性能

1.D型多级泵级数较多,轴比较细长,静扰度较大,容易出现转子和固定部件磕碰的情况,致使运行时不稳定,噪声和振动增大,易损部件过早出现损坏。为了克服这些缺陷,我们公司在传统设计上加大了对主轴的设计尺寸,确保主轴刚度大大加强运行过程中更加平稳。

2.我们选用更加优秀的水力模型,使D型水泵的实际效率提高到百分之三以上,进而降低运行成本等费用。

3.对于输送液体介质的特点,我们对D型多级泵的平衡盘与平衡环的贴合面使用了耐磨损、耐腐蚀、减摩阻涂层,并且使用了降低平衡回水阻力的举措,可以大大降低腔室的压力,进而提高了轴封的可靠性减少泄漏的发生。

制造工艺方面

1.针对主轴周身电镀后进行加工,主轴的刚度有所加强,主轴的寿命得到延长,确保拆卸时更加方便。

2.主轴台阶部分均使用圆角加工处理,经过强度校验,较大剪切力可以减少百分之二十五左右,轴刚度较小情况下可以提高百分之一百二十五左右。

3.对于泵阀行业出现的长期没有解决的导叶套在中段脱销转动或者是微摆的问题,我们使用预紧装配的方法来彻底解决问题。减少了D型水泵的振动和噪音情况,确保运行中更加平稳安静。

4.转子整体使用动静平衡试验使运行更加平稳可靠。
