单级单吸离心泵的结构可以是卧式的也可以是立式的，这要取决于用户的选择。单级单吸卧式离心泵适用于场地空旷的环境中使用，而单级单吸立式离心泵适用于工作环境比较局促的环境中使用。不管是单级单吸卧式离心泵还是单级单吸立式离心泵都属于单级单吸离心泵。

单级单吸离心泵的结构介绍

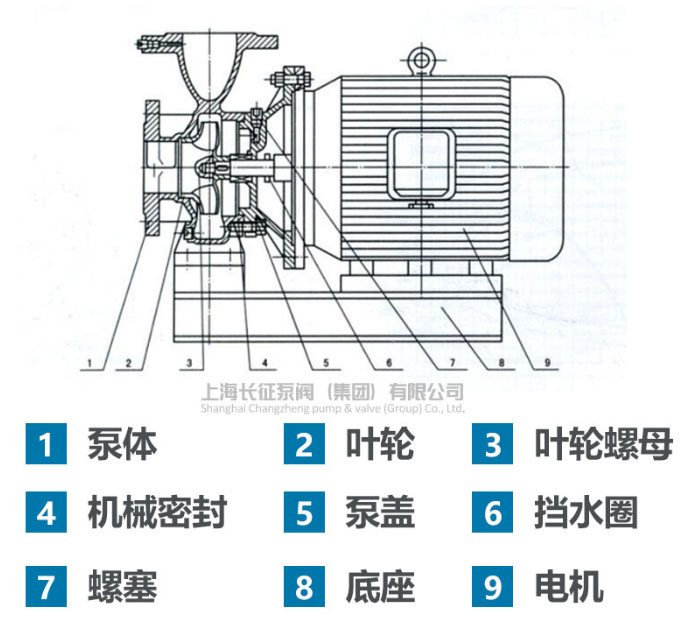

从单级单吸卧式离心泵结构图上可以看出卧式离心泵是由许多零部件构成的，其中包括泵体、叶轮、叶轮螺母、机械密封、泵盖、挡水圈、螺塞、底座、电机等部件构成。

单级单吸离心泵结构可以分为直联设计、双流道设计、无渗漏机械密封设计。

直联设计：单级单吸离心泵的设计使用延长了电机轴直接驱动叶轮的方式，代替了普通离心泵的转子支撑部件，无需联轴器，叶轮和电机通过同轴进行运转。组件同心度会有所提高，卧式泵的运行会更加平稳、噪声比较低、振动声音比较小，会符合环保设计的要求。由于直连式设计，占地面积会比较小，重量会比较轻，使用了后拉结构，能在不拆卸进出口管路的情况下将电机与转子部件退出，安装维修比较方便。

双流道设计：一部分泵体使用双流道设计，可以减少径向力，进而延长机械密封与电机以及轴承的使用寿命。

无渗漏机械密封设计：离心泵根据使用介质不一样可分别使用合资或者进口材质耐温、耐磨耐腐硬质合金机械密封，进而解决了单级单吸离心泵填料和陶瓷密封严重漏水的问题，进而保证了场地运行环境的干净整洁。

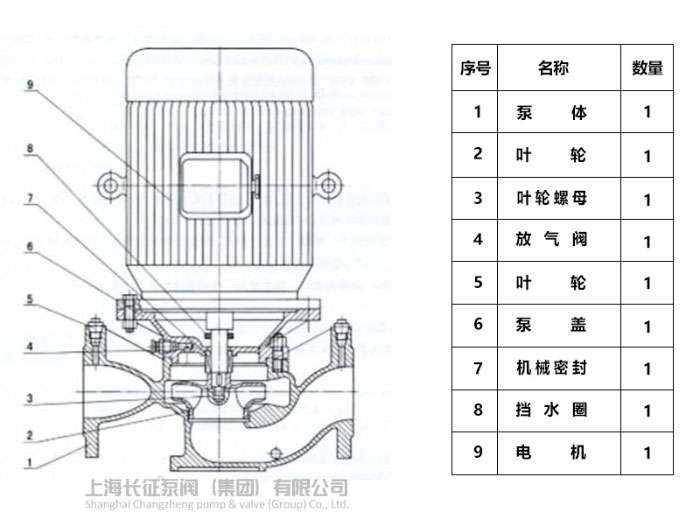

从单级单吸立式离心泵结构图中可以看出立式离心泵是由许多零部件构成，分别是泵体、叶轮、叶轮螺母、放气阀、叶轮、泵盖、机械密封、挡水圈、电机等零部件构成。

立式直连设计：单级单吸立式离心泵的设计使用延长电机轴直接驱动叶轮的方式，取代了普通离心泵的转子支撑部件，无需联轴器叶轮和电机同轴运行，实现机泵一体，组件的同心度比较高。由于是立式直联设计占地面积会比较小，重量会比卧式离心泵要轻便的多。进口与出口尺寸相同，能向阀门一样直接安装在管路的任何部位。电机加上防雨罩能放在户外进行使用，单级单吸离心泵配有底脚盘，安装应用比较方便。

双流道设计：一部分泵体使用双流道设计，能减少径向力，进而延长机械密封与电机轴承以及叶轮的使用年限。

无渗漏机械密封设计：单级单吸立式离心泵可以根据使用介质分别使用合资或者进口耐腐耐磨硬质合金机械密封。可以解决离心泵填料和一般他吃米饭严重渗漏的问题。

单级单吸离心泵的结构介绍由离心泵厂家总结。推荐阅读：离心泵结构组成图解
