轴流泵的工作原理

2019/11/29 16:00:42

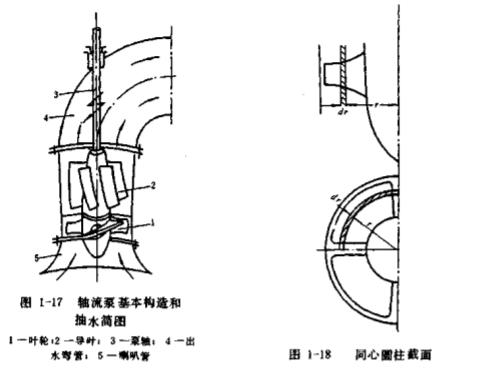

图为上海长征水泵立式轴流泵基本构造图,它由叶轮、泵轴、喇叭管、导时和出水弯管等組成。
立式轴流泵叶片安装在进水池低水面以下,当电动机通过泵轴带动
叶片旋转时,时片对水产生推力(又称升力),使水得以提升,水流经导叶后沿轴向流出,
然后通过出水弯管、出水管输送至出水池。
轴流泵叶片与飞机机翼具有相似的剖面,一般称叶片剖面为翼型。如果用半径r和
r + dr的两个同轴鳳柱面切割轴流泵叶轮,如图1-18所示, 将切得的微小圆柱层取出并展
于平面上,就得到等距离排列的一系列翼型,称翼棚,如图1-19所示。下面研究一个翼型
的绕流情况。由图1 -19可知,翼型的前端圆钝、后端尖锐,上表面(叶片工作面)曲率小、
下表面(叶片背面)曲率大。当叶轮在水中旋转时,水流以速度w与冀弦(连接翼型前、后端点的直线)成a角流过,在翼型的前端处分离成两股流,它们分别经过翼型的上、下表
面,然后同时在翼型的后端汇合。由于沿冀型下表面的流速要比沿冀型上表面的流速大,
相应的翼型下表面的压力要比上表面小,因而水流对翼型产生方向向下的作用力R,R在

w#方向分力P,称为阻力,垂直于W#的分力P,称为升力。由于叶片只能转动而不能上下移
动,翼型对水流产生一个反作用力R',R' 力的大小与R相等,方向向上。R'亦可分解成升
力Py;和阻力Px'。在升力作用下,水沿泵轴上升。叶轮不停地旋转,水就不断地被提升,这
就是轴流泵的工作原理。
