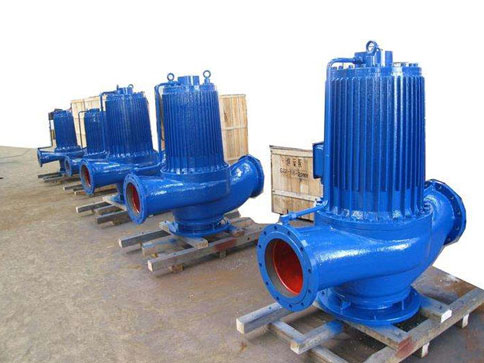

在日常使用中要对屏蔽式管道离心泵进行定期维护和检修工作，以此来延长管道屏蔽泵的使用寿命。

对屏蔽泵进行维护检修工作，根据维修人员反馈屏蔽泵的损坏情况有以下几种。

（1）定子线圈有所损坏。除了和普通电机一样出现过载、对地击穿、匝间短路等情况导致定子线圈造成损坏之外，还会因为定子屏蔽套损坏使液体介质侵蚀电机线圈导致线圈绝缘损坏。

（2）定子和转子屏蔽套损坏。导致屏蔽套损坏的原因主要因为轴承损坏或者磨损超过规定值，使定子和转子屏蔽套互相摩擦而出现损坏，还会因为化学腐蚀导致焊缝处产生泄露情况。

（3）轴套、石墨轴承、推力板磨损或者润滑液缺少而出现干磨而导致损坏。

一、屏蔽泵的定期维护检修规程

为了防止和减少屏蔽式管道离心泵的突然损坏情况，屏蔽泵需要进行定期维护检修工作。屏蔽泵的检修规程是：把屏蔽泵进行拆卸，对各个零部件先进行清洗，接着对各部件的外观进行检查，查看是否有异常情况，接着对关键部位尺寸进行测量工作，再对电机线圈进行检查。

1.定期检查

屏蔽泵需要每年定期检查一次，不能长时间连续不停地运转而不进行检查工作。

（1）对轴承的磨损情况进行检查。

（2）轴套和推力板等部件的磨损情况进行检查。

（3）查看各部件安装螺栓是否有松动情况。

（4）查看屏蔽套和固定节流环是否有磨损和腐蚀。

（5）查看夹套是否堵塞。

（6）对电机的绝缘电阻和线圈电阻值进行检查。

（7）查看屏蔽循环泵内部的通道是否堵塞，特别是叶轮螺栓与轴的通道进行检查。

（8）要对接线盒的内部接线情况进行检查。

2.机械检查

（1）对石墨轴承的孔径和轴套的轴径进行测量，检查它们之间配合面的粗糙度。比如石墨轴承与配合间隙超过检修标准的规定或者配合面表面粗糙度不良时，需要根据实际情况对轴承、推力板、轴套进行更换。

（2）查看定子与转子屏蔽套的表面情况，需要注意的是焊缝处有没有异常情况，必要时应该作探伤检查。

（3）叶轮上下外止口与它们相配合的口环以及泵座内径的尺寸进行测量和检查，查看配合间隙是否在检修标准规定值范围内。超过误差时要更换零部件或者使用对焊和镶套措施，保证配合间隙达到要求，否则会对屏蔽泵的性能、流量、扬程、轴向力平衡造成影响。

3.电气检查

（1）对绝缘电阻进行查看：管道屏蔽泵电机线圈的绝缘电阻通常会达到100以上。假如低于5时需要分析原因，比如绝缘是否受潮或者屏蔽套是否有泄露点等。假如定子屏蔽套检修没有泄露问题，那就是绝缘受潮，需要进行干燥处理，假如屏蔽套有问题，需要对屏蔽套进行更换。

（2）查看直流电阻：三相电阻的不平衡度不可以超过百分之二。

二、屏蔽泵恢复性大修

假如屏蔽泵的线圈或者屏蔽套损坏，需要进行恢复性大修。损坏情况可分为两种，分别是定子屏蔽套完好，定子线圈发生对地和相间击穿、线圈匝间短路、过载而导致线圈烧毁；定子屏蔽套损坏而导致介质侵入定子线圈，导致定子线圈出现损坏。不管是哪种情况，都需要对定子线圈和屏蔽套进行更换。

（1）更换定子线圈更换定子绕组与普通电机的更换是相似的，只需要把绝缘等级提高一些，大部分使用H级绝缘。槽绝缘、槽楔、聚酰亚胺漆包线、绝缘套管、引接线以及浸渍漆等都需要使用H级绝缘的材料。线圈更换的原则是：可以按照原样修复，线圈匝数不能随意变动，是因为匝数变化会对电机的主要性能造成影响，线径只需要接近原总面积即可，线圈跨距和线圈形式也不要有所变动。

（2）更换屏蔽套是修复屏蔽泵的难点之一，是确保修复屏蔽管道离心泵质量的关键所在。想要达到原机水平，需要注意以下方面。

①定子总体检漏。定子封板与机壳的焊接完成后，压入屏蔽套以及完成屏蔽套两端的环缝焊接后，应该对定子总体进行检漏工作。具体方法是：在机座与定子屏蔽套之间的内腔加入压力，接着把定子总体浸没在清水中。假如有泄露点时，水中会产生气泡。

②屏蔽套材料的选择。屏蔽泵电机损耗中，定子屏蔽套损耗比较大，有时会达到损耗的两到三倍。修复后的屏蔽套应该可以维持在原有水平。屏蔽套材料需要具有良好的力学性能与抗腐蚀性能的非导磁材料，为了减少涡流损耗需要选用电阻率大的材料。厚度不能过薄，太薄会影响机械强度，也不能太厚，太厚会导致屏蔽套损耗增加。进口屏蔽泵的屏蔽套大部分采用特种不锈钢材料，特种材料不锈钢可以满足以上要求。

③屏蔽套的制造。屏蔽套的制造过程是屏蔽泵挥发性大修的关键。屏蔽套的尺寸精度和形状公差有较高要求，焊缝的焊接质量要求很严格。从下料尺寸的计算、裁剪、焊接、压装、环缝焊接和检漏等都具有一定难度。屏蔽电机的定子和转子间的间距在0.5mm～1.0mm之间，要求屏蔽套不仅要顺利地压入定子和转子铁芯，而且要确保屏蔽套紧贴铁芯，这样采矿业确保定子和转子之间有足够的有效间隙。

（3）总装与检查性试验完成定子和转子的维修后，把准备好合格的石墨轴承、力板、密封圈等进行总装。装配完成后用手转动转子，转动应该均匀灵活，有一定的轴向窜动量。窜动量应该在检修标准规定值范围内。
