双吸泵按照结构可以分为卧式结构和立式结构。从双吸泵的结构图中可以看出单级双吸离心泵的零部件是比较多的。下面讲解双吸泵拆装图解。

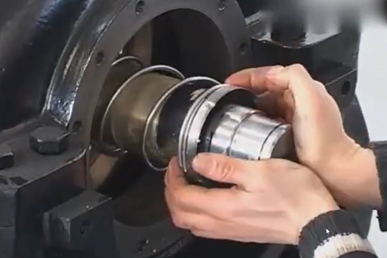

双吸泵的拆卸

1.泵壳分离

①将联轴器的销子拆除，再把双吸离心泵和电机分离。

②双吸泵结合面螺栓和销子拆掉，使泵盖和下部的泵体进行分离，接着把填料压盖拆掉。

③拆开和系统有连接的管路（比如密封水管和空气管等），用布包好水管接头，避免落入杂物。

2.泵盖吊出

查看上面工作完成以后，可以将泵盖吊下。起吊时应该平稳，注意不要和其他配件出现磨损和碰撞。

3.转子吊出

①把两侧轴承体压盖松下并且脱开。

②在转子两端的填料压盖处使用钢丝绳栓吊起，一定要保持安全和平稳。转子吊出后应该放在专用的支架上，并且放置时要牢固。

4.拆卸转子

①把双吸泵侧的联轴器拆下，并且妥善保管好连接键。

②两侧轴承体的端盖松开并将轴承体取出，接着依次将轴承紧固螺母、轴承和轴承端盖以及挡水圈拆下。

③把填料压盖、密封环、水封环、填料套等部件取下，并且查看磨损和腐蚀情况。

④将两侧的轴套螺母松开，轴套取下并且查看磨损情况，需要时可以进行更换。

⑤查看叶轮磨损和气蚀情况，假如可以继续使用，就可以不用将叶轮拆卸下来。假如需要拆卸时，可以用专门的拉力工具一边加热一边拆卸，避免损伤泵轴。

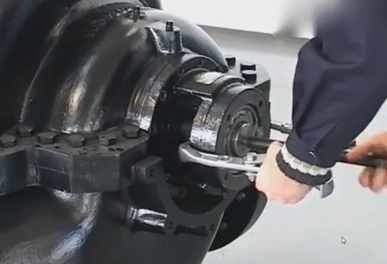

双吸泵的装配

1.组装转子

①叶轮应该组装在轴的正确位置上，不可以向一侧偏斜，否则会导致和泵壳的轴向间隙出现不均匀摩擦。

②将轴套装上并且将轴套螺母拧紧。为了避免水顺着轴漏出，可以在轴套和螺母之间用密封胶圈填塞。

③ 把填料套、密封环、水封环、填料压盖、挡水圈组装在轴上。

④将轴端盖和轴承装上，轴承螺母拧紧，接着把轴承体装上并且把轴承体与轴承端盖进行紧固。

⑤联轴器装上。

2.转子吊入

①把转子组件平稳地吊入泵体内。

②密封环就位后转子盘动，查看密封环有没有摩擦，应该将密封环进行调整直到转子盘动时轻快为止。

3.扣紧泵盖

把泵盖扣上后，紧固双吸泵结合面螺栓和两侧的轴承体压盖。接着转子盘动查看是否和以前有什么不同，假如没有明显异常，可以把空气管和密封水管连接上，将填料加好后，就能对联轴器进行找正了。

4.联轴器找准中心位置

按照原始标记连接电机和单级双吸泵联轴器，测量联轴器的间距，联轴器间距应该＞3mm。电机和双吸泵找准中心，联轴器中心校值应该符合标准。这里只提到联轴器的对中进度要求。联轴器两端面较大和较小的间隙值≤0.06mm，两外圆中心线上下或者左右的差值≤0.1mm来决定泵壳结合面的厚度。
