双吸离心泵结构图装配

2021/12/1 16:50:18

双吸离心泵的结构有泵体、叶轮、轴承、轴、底座等主要配件构成。下面讲解双吸离心泵结构图装配。

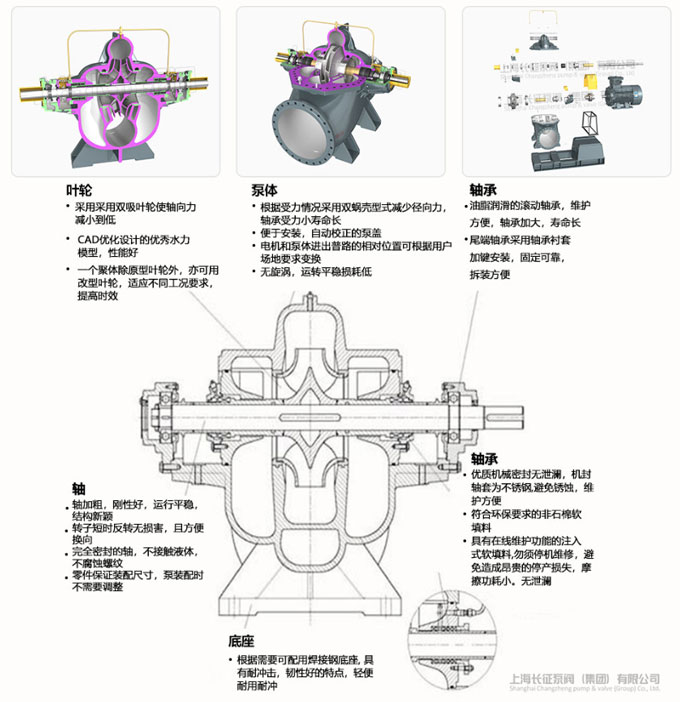

双吸离心泵结构图

双吸离心泵结构图

从双吸离心泵结构图可以看出双吸泵的结构比较复杂有许多配件构成,分别是:

泵体

单级双吸离心泵可以根据受力情况使用双蜗壳型减少径向力,泵体与电机进出管路的相对位置可以根据用户场地进行改变。泵体是由两部分构成,分别是吸水室与压水室。吸水室的进口与压水室的出口分别是双吸泵的进口法兰与出口法兰。

叶轮

单级双吸离心泵叶轮使用双吸叶轮确保轴向力减到很小,叶轮用CAD优化设计的优异水力模型,使设计出的双吸泵叶轮可以适应不同的工况要求。

轴承

轴承使用的是滚动轴承,维护便捷使用寿命长,尾部轴承使用轴承衬套。

轴经过加粗后刚性好,全部密封的轴可以不接触液体,不会腐蚀螺纹。

底座

底座可以根据用户需要装配焊接钢底座,具有韧性好、耐冲击等优点,轻便耐用耐冲击。

双吸离心泵装配

装配工艺步骤

①轴键→②叶轮→③卡环→④定位环→⑤密封环→⑥机械密封轴套→⑦机械密封→⑧密封压盖→⑨挡水圈→⑩轴承套筒→⑪轴承体→⑫卡环→⑬键→⑭联轴器→⑮叶轮轴入机座→⑯两端轴座→⑰上盖→⑱联轴器保护壳→⑲控制油管

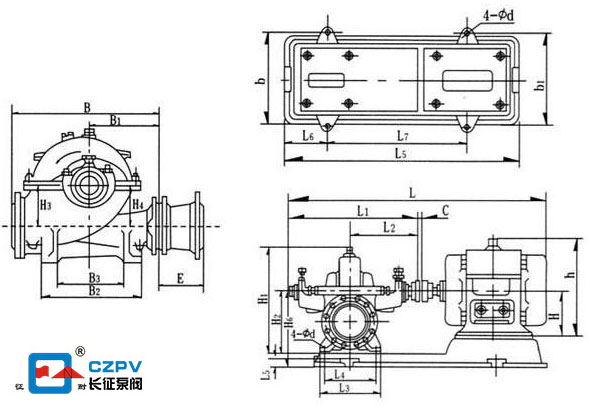

双吸离心泵装配图

1.转子部件装配:把叶轮、轴套、轴套螺母、填料套、填料环、填料压盖、挡水圈、轴承部件依次装配在泵轴上,并且把双吸密封环套上,接着将联轴器装上。

2.把转子部件装配在泵体上,叶轮的轴向位置调整到两侧双吸密封环的中间进行固定,把轴承压盖连同固定螺栓紧固。

3.填料装上,将双吸离心泵纸垫放好,盖上泵盖打紧尾部柱销后,泵盖螺母拧紧,接着把填料压盖装上。但是不要把填料压得过紧,填料过紧会导致轴套发热,功率耗费较大,注意不要压的过松,太松会导致液体渗漏大,双吸离心泵效率会降低。

4.查看单级双吸泵泵转速与电机应该没有损坏。

5.双吸离心泵的安装高度,需要加上吸入管路的水力损失,使速度能不能高于单级双吸离心泵产品样册固定的允许吸上真空高度值。基础尺寸应该符合双吸离心泵的安装尺寸。

双吸离心泵结构图装配由离心泵厂家总结。推荐阅读:双吸离心泵结构说明及结构图
