离心泵如何选择轴承?

2022/6/28 14:07:15

在离心泵如何选择轴承前五名先要了解离心泵的工作原理和分类,再来了解离心泵轴承的选择。

离心泵的工作原理

离心泵的原理是一种将电机的机械能转化为运动流体能量的泵,运转时的叶轮确保流体通过叶片产生的离心力并且加速进入泵壳,在泵壳里运动流体的动能在高压转化为势能。流体利用离心泵排出口离开叶轮时,离心水泵的入口处压力将会降低,过多的液体会从这里被吸入泵中,并且利用叶轮向泵外排出。不锈钢离心泵在启动前需要确保泵壳与吸水管中充满水接着启动电机。

离心泵的分类

离心泵通常按照使用目的、接着种类和结构形式等进行分类。按照结构形式主要能分为四类:

1.按照主轴安放情况可分为:立式泵、卧式泵;

2.按照泵体形式可以分为:筒形泵、蜗壳泵;

3.按照级数进行分类:多级泵、单级泵;

4.按照流体吸入叶轮的方式:双吸式离心泵、单吸式离心泵。

离心泵常用的轴承类型

离心泵较长使用的轴承有深沟球轴承、万能配对单列角接触轴承、双列角接触球轴承。球轴承拥有高转速与低磨损性能在小型与中型泵使用中较为频繁。

离心泵常用的轴承配置

轴承配置一般有以下几种:

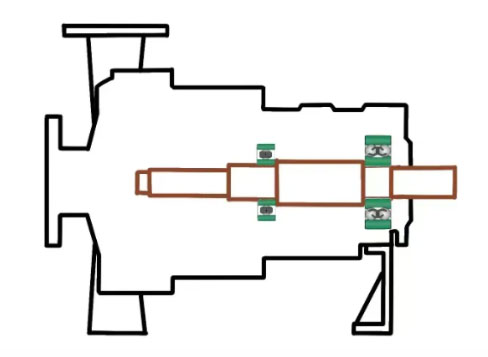

卧式离心泵

1.卧式离心泵

卧式离心泵常用于造纸行业与化工行业中使用。经常用于油浴润滑,双列角接触球轴承用于支撑轴向力,可以安装在后侧单独的轴承座中,和泵体的支架分开,能利用调整外壳与支架垫片来确保两个轴承可以更换的对中。

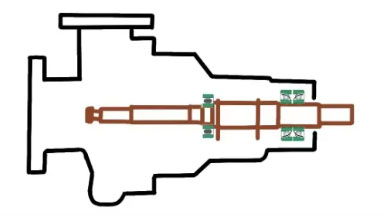

中等载荷离心泵与重型载荷离心泵

2.中等载荷离心泵与重型载荷离心泵

中等负荷离心泵与重型负荷离心泵可以用在对可靠性要求较高的炼油厂。叶轮一般使用封闭式设计,带有一个或者多个磨损环。成对使用的万能配对角接触球轴承用于承载轴向载荷,轴承经常用油环润滑或者油浴进行润滑。

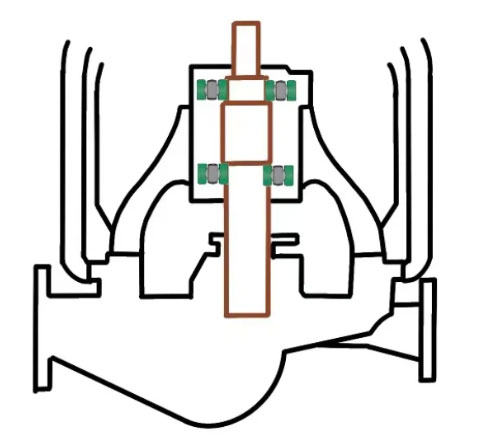

立式离心泵

3.立式离心泵

立式离心泵常被用于造纸与化工行业的轻负荷应用工况中进行使用。离心泵叶轮一般是开式或者半开式设计。立式离心泵的轴承是带密封的,使用油脂进行润滑,油脂的使用年限决定了轴承的年限。利用在轴承端面增加弹簧,利用弹簧的预紧力来控制轴的窜动。

离心泵轴承的配合

1.轴的配合

适用于承受径向载荷和混合载荷的轴承。这些公差要求轴和轴承是有配合的,造成轴承内圈与轴之间的干涉,假如轴承支持径向载荷这就是必须的。

2.座的配合

所有轴承类型的标准推荐公差是H6。这种公差使得在轴承外圈与座之间形成轻微的间隙,确保易于组装并且可以容纳轴承外圈随着温度升高而膨胀。在这种情形下外圈旋转的风险是很小的。假如轴承承受较小的载荷建议在外圈施加弹簧片形成预压力,避免轴承打滑。轴承座的硬度建议在140HB~230HB左右,太低的硬度容易造成轴承安装位置磨损。

3.端面夹紧

背对背配置使用的万能配对角接触球轴承,内圈应该防松垫片与螺母锁紧,外圈能不必夹紧外圈端面和端盖的距离建议控制在0mm~0.05mm左右范围。

离心泵如何选择轴承由离心泵厂家总结。推荐阅读:离心泵的特性曲线是指什么?
