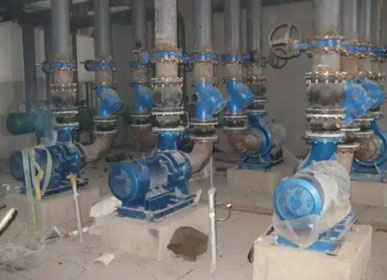

循环泵进出口配管是有要求的，会要求循环泵的重量不能强行加在泵上。循环泵进出口的配管需要设置可以调整的支架等一些硬性要求。

循环泵进出口配管要求

1.所有和循环泵相连的管道需要有独立牢固的支撑，可以减少由于循环水泵管路振动将管道的重量强行加在泵上。

2.在循环泵进出口管道处需要设置可以调整的支架，配有振动的管道支架应该设置减震支架，能适当调节管道的位置来减少管道循环泵管道安装误差对循环泵管道的附加压力。

3.在循环泵和设备连接的管道会比较短，两者不在同一基础时，连接管道时要有一定的柔性或者加金属软管来补偿基础的不均匀沉降。

4.循环泵吸入与排出管路直径不可以小于泵入口与出口直径。

5.循环泵吸入管道应该满足泵所需的净正吸入压头，循环泵管道需要尽量的短与转弯，循环泵管道长度超出设备与循环泵之间的距离时需要进行工艺系统核算。

6.为了防止循环泵出现气蚀，设备到循环泵的入口管嘴管道标高会逐步下降，中间不应该出现U形与I形，在不可以避免时应该在高点加放气阀，低点加上排液阀。

7.循环泵入口前直管段长度不应该小于入口直径。

8.针对双吸泵为了防止双向吸入不均引发水泵气蚀，双吸入管需要对称布置，能确保两边流量分配均匀。

9.循环泵的泵端与驱动端的管道布置不应该阻碍活塞和拉杆的拆卸与检修。

循环泵辅助管路设置

1.暖泵管道：热水循环泵泵送物料温度高于200℃，需要设置暖泵管道，确保少量物料由操作循环泵的排出管道引到备用泵出口，接着经过备用泵回流到循环泵入口，确保备用泵一直处于热备状态方便启动。

2.平衡管道：介质在循环泵的入口处容易发生气化情况，能在泵入口管嘴和泵入口切断阀之间设置一根能返回吸入侧上面设备气相空间的平衡管，确保产生的气体回流，防止循环泵出现气蚀，平衡管上应该设置切断阀。

3.防凝管道：针对常温下容易凝结介质的循环泵应该设置防冻管，设置的方式应该和暖泵的管道一样。

4.较小回流管道：为了避免循环泵在低于循环泵的较小流量下运行，应该设置循环泵较小回流管道，确保一部分流体从循环泵排出口返回到吸入口端的容器，可以保证循环泵的流量。

循环泵配管注意事项

1.需要注意循环泵入口过滤器的抽芯空间，假如垂直向下的抽芯空间不足，能选择斜向下度度安装或者使用角式过滤器。

2.循环泵入口支架应该是导向可调支架，可以防止安装误差给循环泵导致太大应力。

3.循环泵的偏心异径管应该是顶平可以防止形成气囊，聚集会引发循环泵气蚀。
