GDL立式多级离心泵简介
多级管道泵是为管道增压输送，循环水系统用泵，解决管道压力过低而研制的新型水泵，比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。

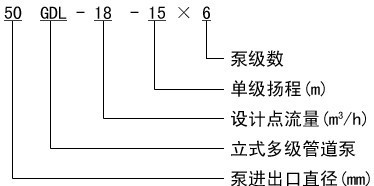

GDL立式多级离心泵型号意义
GDL立式多级离心泵工作条件
1、用于输送清水或物理化学性质类似于清水的液体;
2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险;
3、最高液体温度不超过120℃;
4、最高工作压力不超过2.5MPa;
5、电源为了3相380V、50HZ。电压波动在±5%以内;
6、周围环境温度应低于40℃,相对湿度低于95%。
GDL立式多级离心泵技术参数
流量：2-160m3/h;
扬程：24-200m;
功率：1.1-90kw;
转速：2900r/min;
口径：φ25-φ150;
温度范围：-15-+120℃;
工作压力：≤2.5Mpa。
GDL立式多级离心泵型号参数
|
型号
|
流量(m3/h)
|
扬程(m)
|
吸程(m)
|
电机功率(kw)
|
|
25GDL2-12×3
|
2
|
36
|
7.5
|
1.1
|
|
25GDL2-12×4
|
48
|
1.1
|
||
|
25GDL2-12×5
|
60
|
1.5
|
||
|
25GDL2-12×6
|
72
|
1.5
|
||
|
25GDL2-12×7
|
84
|
2.2
|
||
|
25GDL2-12×8
|
96
|
2.2
|
||
|
25GDL2-12×9
|
108
|
2.2
|
||
|
25GDL2-12×10
|
120
|
3
|
||
|
25GDL2-12×11
|
132
|
3
|
||
|
25GDL2-12×12
|
144
|
3
|
||
|
25GDL4-11×3
|
4
|
33
|
1.1
|
|
|
25GDL4-11×4
|
44
|
1.5
|
||
|
25GDL4-11×5
|
55
|
2.2
|
||
|
25GDL4-11×6
|
66
|
2.2
|
||
|
25GDL4-11×7
|
77
|
3
|
||
|
25GDL4-11×8
|
88
|
3
|
||
|
25GDL4-11×9
|
99
|
3
|
||
|
25GDL4-11×10
|
110
|
4
|
||
|
25GDL4-11×11
|
121
|
4
|
||
|
25GDL4-11×12
|
132
|
4
|
||
|
25GDL4-11×13
|
143
|
4
|
||
|
40GDL6-12×3
|
6
|
36
|
1.5
|
|
|
40GDL6-12×4
|
48
|
2.2
|
||
|
40GDL6-12×5
|
60
|
2.2
|
||
|
40GDL6-12×6
|
72
|
3
|
||
|
40GDL6-12×7
|
84
|
3
|
||
|
40GDL6-12×8
|
96
|
4
|
||
|
40GDL6-12×9
|
108
|
4
|
||
|
40GDL6-12×10
|
120
|
4
|
||
|
40GDL6-12×11
|
132
|
5.5
|
||
|
40GDL6-12×12
|
144
|
5.5
|
||
|
50GDL12-15×2
|
12
|
30
|
7
|
2.2
|
|
50GDL12-15×3
|
45
|
3
|
||
|
50GDL12-15×4
|
60
|
4
|
||
|
50GDL12-15×5
|
75
|
5.5
|
||
|
50GDL12-15×6
|
90
|
5.5
|
||
|
50GDL12-15×7
|
105
|
7.5
|
||
|
50GDL12-15×8
|
120
|
75
|
||
|
50GDL12-15×9
|
135
|
11
|
||
|
50GDL12-15×10
|
150
|
11
|
||
|
50GDL18-15×3
|
18
|
45
|
4
|
|
|
50GDL18-15×4
|
60
|
5.5
|
||
|
50GDL18-15×5
|
75
|
7.5
|
||
|
50GDL18-15×6
|
90
|
7.5
|
||
|
50GDL18-15×7
|
105
|
11
|
||
|
50GDL18-15×8
|
120
|
11
|
||
|
50GDL18-15×9
|
135
|
15
|
||
|
50GDL18-15×10
|
150
|
15
|
||
|
65GDL24-12×2
|
24
|
24
|
6
|
3
|
|
65GDL24-12×3
|
36
|
4
|
||
|
65GDL24-12×4
|
48
|
5.5
|
||
|
65GDL24-12×5
|
60
|
7.5
|
||
|
65GDL24-12×6
|
72
|
7.5
|
||
|
6S5GDL24-12×7
|
84
|
11
|
||
|
65GDL24-12×8
|
96
|
11
|
||
|
65GDL24-12×9
|
108
|
15
|
||
|
65GDL24-12×10
|
120
|
15
|
||
|
80GDL36-12×2
|
36
|
24
|
5.5
|
4
|
|
80GDL36-12×3
|
36
|
5.5
|
||
|
80GDL36-12×4
|
48
|
7.5
|
||
|
80GDL36-12×5
|
60
|
11
|
||
|
80GDL36-12×6
|
72
|
11
|
||
|
80GDL36-12×7
|
84
|
15
|
||
|
80GDL36-12×8
|
96
|
15
|
||
|
80GDL36-12×9
|
108
|
18.5
|
||
|
80GDL36-12×10
|
120
|
18.5
|
||
|
80GDL54-14×2
|
54
|
28
|
5
|
7.5
|
|
80GDL54-14×3
|
42
|
11
|
||
|
80GDL54-14×4
|
56
|
15
|
||
|
80GDL54-14×5
|
70
|
18.5
|
||
|
80GDL54-14×6
|
84
|
18.5
|
||
|
80GDL54-14×7
|
98
|
22
|
||
|
100GDL72-14×2
|
72
|
28
|
4.5
|
11
|
|
100GDL72-14×3
|
42
|
15
|
||
|
100GDL72-14×4
|
56
|
18.5
|
||
|
100GDL72-14×5
|
70
|
22
|
||
|
100GDL72-14×6
|
84
|
30
|
||
|
100GDL72-14×7
|
98
|
30
|
点击图片放大
